GGD交流低壓配電柜
概述
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz額定工作電壓380V、額定工作電流至3150A的配電系統、作為動力、照明及配電設備的電能轉換，分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分段能力高，動穩定性好，電氣方案靈活，組合方便，系列性，實用性強，結構新穎，防護等級高等特點，可作為低壓成套開關設備的更新?lián)Q代產品使用。GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備和控制設備》等標準。

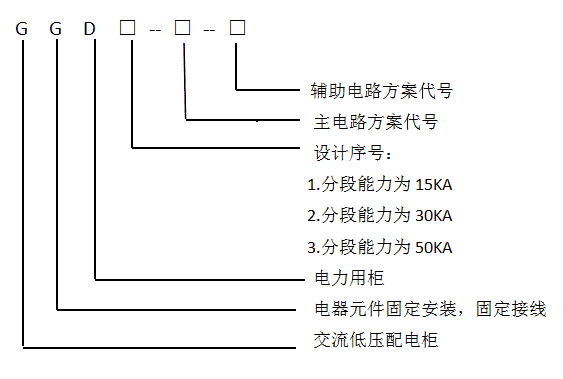

型號及其含義
結構特點
1.GGD型交流低壓配電柜的柜體采用通用柜的形式，框架用8MF冷彎型鋼局部焊接或組裝而成，通用柜的零部件按模塊原理設計，并有20模數的安裝孔，通用系數高2.GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方。
3.裝有電器元件的儀表門用多股軟銅線與框架相連。柜內的安裝件與框架間用滾花墊圈連接，整柜構成完整的接地保護系統。
4.柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
工作條件
1.周圍空氣溫度不高于+40℃，不低于-5℃。24小時內平均溫度不得高于+35℃。2.戶內使用，使用地點的海拔高度不得超過2000m。
3.周圍空氣相對濕度在****溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4.裝置安裝時與垂直面的傾斜度不超過5%，。
5.裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
6.用戶有特殊要求時，與本公司協商。
